仪器的使用

测试前准备

将试样取样，裁切成100mm×200mm。

将试样固定在摩擦台面上，用台面固定夹将试样两头加紧。试样表面必须平整、干净。

测试

按电源开关（ON/OFF）开机。

取下摩擦头，将清洁胶版纸（定量为80g/m2）裁切成50mm×200mm后，固定在摩擦头上。

将磨擦头放回原位（传动臂上），再将砝码放置于磨擦头。

先将计数器设置摩擦摆动次数为43次，再将摩擦速度调节旋钮设置摩擦速度为43次/分。

按测试键（绿色），仪器自动测试，当到达设定摩擦摆动次数，仪器自动停止。如需中途停止测试，按停止键（红色）。

测试结束后，取出试样，按照4.3 结果评定 讲述的四种方式中任选一种，对试样测试结果进行评定。

结果评定

目测法：测试前与测试后比较油墨脱色程度。

密度计：测试前与测试后颜色密度分布度。

比对卡：测试前与测试后比对变色程度。

色差计：测试前与测试后比较油墨脱色的色差。

注意事项

电源应可靠接地、电流电压要稳定。

仪器工作时，无强震动源，无磁场，切勿用于触摸电磁铁。

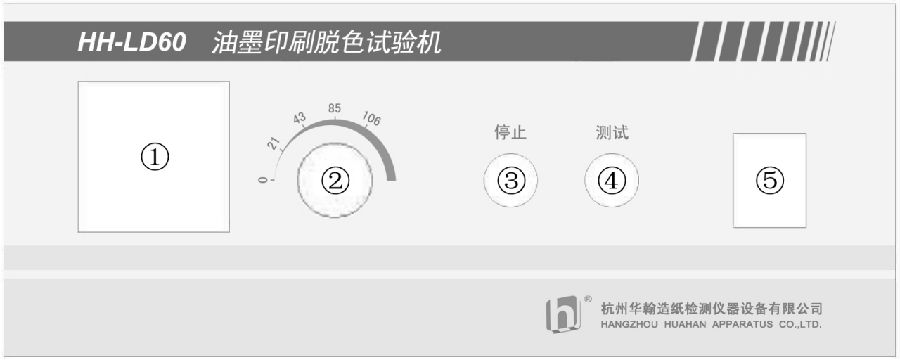

操作面板示意图

① 计数器                        ③ 停止键                        ⑤ 电源开关

② 摩擦速度调节旋钮              ④ 测试键
