纸张耐折度的测定

一．实验内容

纸张耐折度的测定方法。

二．实验目的

a． 掌握肖伯尔耐折度仪的原理与使用方法；

b． 分析影响纸耐折度的因素；

c． 掌握国家标准GB/T2679.5-1995所要求的测试方法，收集试验数据及进行数据处理。

三．实验原理及实验步骤

1、实验原理

一个窄纸条在标准状态下受到纵向张力，向后及向前折叠，直至纸条断裂。

2、实验步骤

（1）试样采取、处理及制备

按GB/T 450取样。按GB/T 10739进行温湿处理。 在试验要求的方向上至少各切取10个试样。试样宽度应为(15.0士0. 1) mm，长度应为仪器所需的有效长度，试样两边应切齐且平行。所取试样不应有摺子、皱纹或污点等纸病，试样折叠的部分不应有水印。不应用手接触暴露在两夹头间的试样。

（2）实验

a.调整仪器至水平，启动仪器使折叠刀片的缝口停于中间位置。

b.将试样放人夹头，使试样平行地夹紧于测定仪的两夹头之间。

c.拉开弹簧筒，直至销钉锁住弹簧筒，给试样施加张力，将试样夹紧且没有任何滑动。

d.将计数器回零，启动仪器使试样开始折叠，直至试样折断，仪器自动停止计数。

e.记录读数，取下断裂的试样，使仪器复位，准备下一次试验。

应监控折叠头附近的空气温度。如温度变化超过1℃，应停止试验，待温度恢复正常后，才能继续试验。

注意：

1．     为了控制空气温度，可在折叠头附近安装一台离心排风扇，直径应至少为50mm，使空气不断地通过试样。

2．     当双折叠次数低于10或大于100 00时，可降低或增加张力，但应在报告中注明所使用的非标准张力的大小。

3．     在每个试验方向上，应至少有10个试验结果。纵向试验是指试样的长边方向应是纸的纵向，应力作用于纵向，断裂在横向。

4．     如试样在夹头内滑动或不在折叠线断裂，结果应舍去。

（3）结果

计算每次读数的对数(以10为底)，并分别计算纵、横向结果的平均值。如有要求，应报告耐折次数，并分别计算纵、横向耐折度平均值的反对数。如需报告双折叠次数，则应在结果中注明双折次。

四、实验仪器

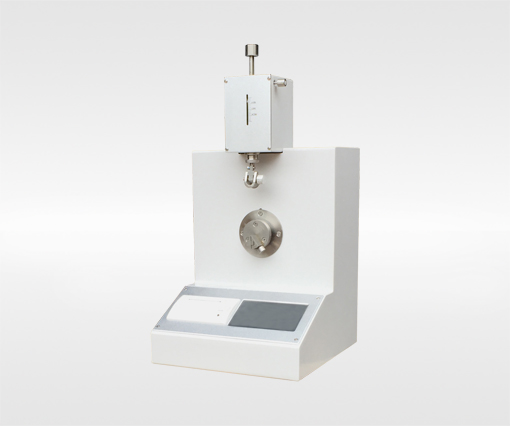

肖伯尔耐折度仪

（1）折叠头附近温度的测量：试样折叠或电机发热引起纸张试验区域升温，导致试样局部脆裂，使耐折度下降。进行有效通风，能够使这些影响减到最小。

（2）夹头及折叠头周围区域的温度应采用适当方式进行测量，仪器连续运转4h以上，其温度不应比试验室的平均温度高1℃以上。

五、实验结果报告

试验报告应包括下列项目：

a） 实验名称；

b） 实验日期、地点、组别和人员；

c） 采用的标准号；查找国内外同类标准；

d） 实验目的；

e） 实验需要的工具、仪器、试剂等；

f） 实验的步骤：以实验流程图的形式表现；

g） 实验结果、实验现象；

h） 结论、或者讨论、或者建议；

i） 引用的资料文献。
